大吨位液压千斤顶

一、用途
本公司的CLS单作用大吨位液压千斤顶，单向作用，负载回缩，液压缸能受超过额定负载5%的压力无损伤，顶升能力：50吨-1000吨，特别在大型工程中，是易操作控制和液压千斤顶，内置卸压阀防止过载，以保护千斤顶以利于安全操作。该装置的连接，采用的是高压胶管和螺纹接头连接，具有使用快捷，并克服快速传统接头漏油缺点主要用于电力、建筑、机械制造、矿山、铁路桥梁、造船等多种行业的设备安装起顶拆卸作业。

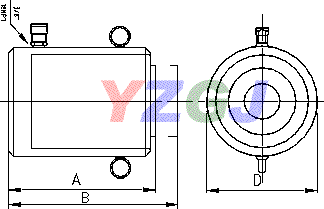

二、基本参数

四、注意事项
1、使用时如出现空打现象，可先放松泵体上的放油螺钉，将泵体垂直起来头向下空打几下，然后旋紧放油螺钉，即可继续使用。
2、使用时，不得加偏载或超载，以免千斤顶破坏发生危险。 在有载荷时，切忌将快速接头卸下，以免发生事故及损坏机件。
3、本机是用油为介质，必须做好油及本机具的保养工作，以免淤塞或漏油，影响使用效果。
4、新的或久置的油压千斤顶，因油缸内存有较多空气，开始使用时，活塞杆可能出现微小的突跳现象，可将油压千斤顶空载往复运动2-3次，以排除腔内的空气。长期闲置的千斤顶，由于密封件长期不工作而造成密封件的硬化，从而影响油压千斤顶的使用时间，所以油压千斤顶在不用时，每月要将油压千斤顶空载往复运动2-3次。
5、高压油管出厂时经过105Mpa（1050Kgf/cm2）试验。但由于胶管容易老化，故用户需经常检查，一般为六个月，频繁用者为三个月。检查时用87.5Mpa（875Kgf/cm2）试压，如有爆破、凸起，渗漏等现象则不能使用。
6、操作时应严格遵守技术规范，用户要根据使用情况定期检查和保养。

五、电动泵说明书
1、主要用途与适用范围
ZB型系列电动高压泵站是一种阀式配流轴向柱塞泵，可作为电动液压弯管机、分离式液压千斤顶、钢筋压接机等多种施工机具的液压动力源，具有小巧轻便、移动方便等特点。

2、主要规格及技术参数
表一

3、主要结构与使用方法
3．1泵站由电机、油泵、综合阀、换向阀(配单作用机具用泵站不带此阀)、油箱等组成。
3．2泵体部分：该泵为球阀配流，双联斜盘轴向柱塞定量油泵，电机直接带动偏心压轴旋转，由于斜盘的作用。柱塞沿柱塞套作往返运动，使油分别从高低压进油阀吸人，后从高低压出油阀压出，分别进入综合阀体的高压油路和低压油路。
3．3综合阀体：阀体的高压油路由高压单向阀、高压安全阀组成，低压油路由低压单向阀、低压安全阀、减功阀组成，高低压油路混合后，输出管引向换向阀。低压时，高压油和低压油同时输出，当压力超过7MPa时，低压安全阀打开，溢流，当压力升刭9一11MPaB时，高压油推动小活塞顶开减功阀杆，使低压油经减功阀溢流，同时低压安全阀关闭，当压力超过63Mpa时，高压安全阀打开溢流。
3．4换向阀为手动操作的三位四通转阀，上面的两出油口用高压软管与油缸联接。

4使用注意事项
4．1泵站工作液夏季用GB2537—8l HU一30汽轮机油，冬季用HU一20汽轮机油，加油时应用180—200目铜丝布过滤，半年更换一次，并清洗油箱，液面深应达油标中心以上。
4．2电机启动：换向阀应处于中立位置。
4．3泵站正常工作温度以20—55℃为宜，温度高时应进行冷却，低温使用也容易发生故障，可通过外加温与泵站本身空转，逐步升压的办法来升高油温。油温过低不得使用。(以零下10℃为限)
4．4操作换向阀时一般操作力不超过100N，并应操作准确，因换向阀与软管联接方向不限，因此换向阀使用时应先熟悉换向位置。

5常见故障与排除方法见表2

表二
